工業鋁型材框架定制少不了在底部安裝腳輪或者方形地腳或者蹄腳等各種支撐件,支撐件的種類有很多,它的選擇是根據客戶的使用要求來定的,今天要給大家介紹的就是支撐件其中一種關節蹄腳,主要介紹關節蹄腳的安裝方式有幾種?
工業鋁型材框架底部安裝關節蹄腳的方式一般就兩種,這兩安裝方式取決于選擇的型材以及框架結構,為什么這么說呢?因?yàn)樾筒亩嗣嬗械氖菆A孔、有的是花孔、有的是空心孔,孔位形狀決定了端面安裝蹄腳的方式,有的框架是一根型材獨立支柱,有的是三根型材垂直安裝與地面齊平,下面給幾個案例給大家看,大家就明白了。
圖一左右兩邊的關節提交安裝方式不一樣,先說右邊這款安裝方式,這是一個工作臺框架,是有一根型材獨立柱與地面接觸,加上型材端面結構是圓心孔,只要根據選擇好的蹄腳螺紋桿直徑加工螺紋孔后直接擰上就可以使用。
左邊是機柜框架,三根型材齊平與地面接觸,如果像右邊這樣直接安裝重力不穩,一般這樣的框架會在三跟型材之間安裝端面連接板來實現關節提交的安裝,這樣的安裝方式可以讓關節蹄腳穿過端面連接板跟型材端面孔連接,也可以直接穿過端面連接板跟中間型材錯位,只跟端面連接板連接。

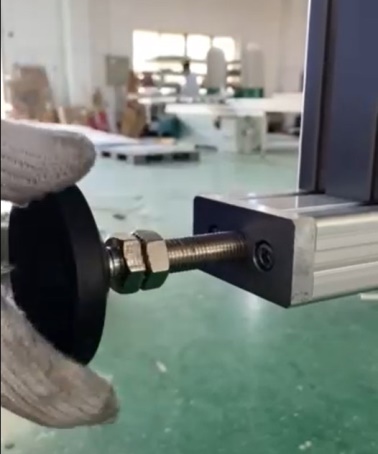

圖二的端面連接板跟圖一的端面連接板形狀不同,圖一的端面連接板是根據客戶實際使用定制的,圖二是根據常規型材有專用的端面連接,使用的型材是4080規格,由于中間的孔位無法直接安裝關節蹄腳,所以要增加端面連接板來實現關節蹄腳的安裝,安裝方式很簡單,就是先將端面連接板與型材緊固,然后將關節蹄腳順著螺紋孔擰緊就可以了。
工業鋁型材框架底部安裝關節蹄腳常見的幾種方式就如上文所介紹,上海啟域廠家專業生產型材及配件,有專業的技術團隊一對提供安裝指導,合作企業5000+,可提供各種配件安裝視頻指導。
工業鋁型材框架底部安裝關節蹄腳的方式一般就兩種,這兩安裝方式取決于選擇的型材以及框架結構,為什么這么說呢?因?yàn)樾筒亩嗣嬗械氖菆A孔、有的是花孔、有的是空心孔,孔位形狀決定了端面安裝蹄腳的方式,有的框架是一根型材獨立支柱,有的是三根型材垂直安裝與地面齊平,下面給幾個案例給大家看,大家就明白了。
圖一左右兩邊的關節提交安裝方式不一樣,先說右邊這款安裝方式,這是一個工作臺框架,是有一根型材獨立柱與地面接觸,加上型材端面結構是圓心孔,只要根據選擇好的蹄腳螺紋桿直徑加工螺紋孔后直接擰上就可以使用。
左邊是機柜框架,三根型材齊平與地面接觸,如果像右邊這樣直接安裝重力不穩,一般這樣的框架會在三跟型材之間安裝端面連接板來實現關節提交的安裝,這樣的安裝方式可以讓關節蹄腳穿過端面連接板跟型材端面孔連接,也可以直接穿過端面連接板跟中間型材錯位,只跟端面連接板連接。
圖二的端面連接板跟圖一的端面連接板形狀不同,圖一的端面連接板是根據客戶實際使用定制的,圖二是根據常規型材有專用的端面連接,使用的型材是4080規格,由于中間的孔位無法直接安裝關節蹄腳,所以要增加端面連接板來實現關節蹄腳的安裝,安裝方式很簡單,就是先將端面連接板與型材緊固,然后將關節蹄腳順著螺紋孔擰緊就可以了。
工業鋁型材框架底部安裝關節蹄腳常見的幾種方式就如上文所介紹,上海啟域廠家專業生產型材及配件,有專業的技術團隊一對提供安裝指導,合作企業5000+,可提供各種配件安裝視頻指導。
