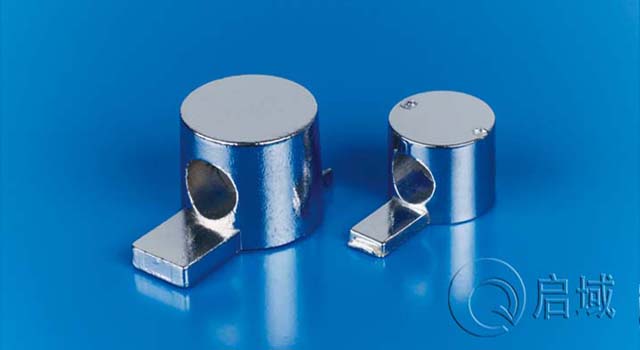

鋁型材內置連接件，別名又叫“哨子連接件”，適用于型材十字連接或者直角連接，在使用它連接時，需要在型材上提前打安裝工藝孔。那么問題來了，這個安裝孔的尺寸一般為多少合適呢？今天小編就來給大家介紹下鋁型材內置連接件安裝開孔的尺寸大小。

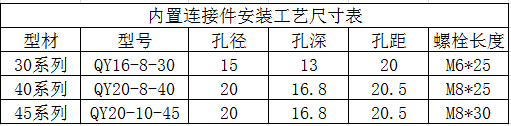

下面我們先來看一張內置連接件安裝工藝尺寸表，大家可以作個參考。

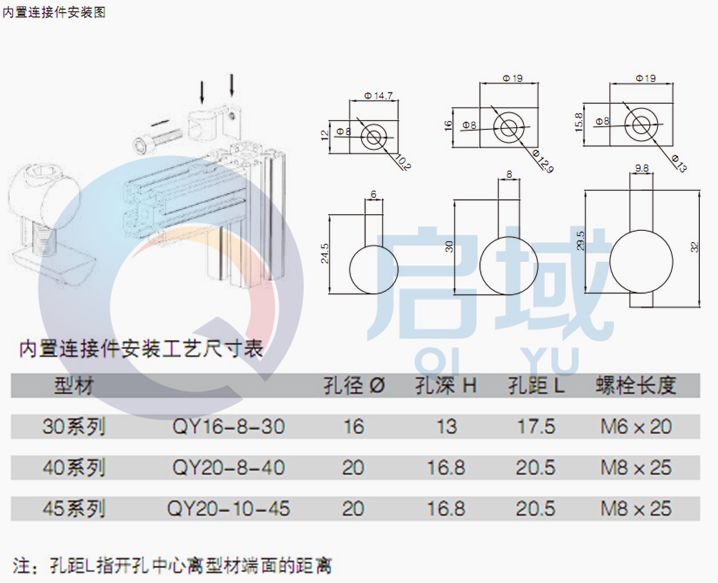

根據表格中的數據，我們可以看出，哨子連接件安裝打孔一般有三種尺寸大小，具體要根據選擇的型材系列。下圖是它的詳細圖紙，圖紙上有標明孔徑、孔深、孔距，大家可以看看。

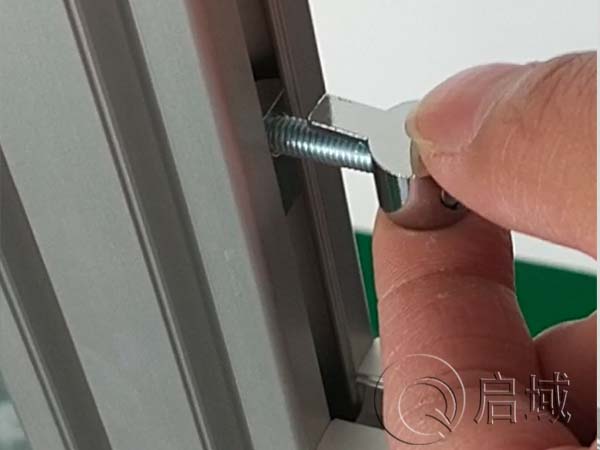

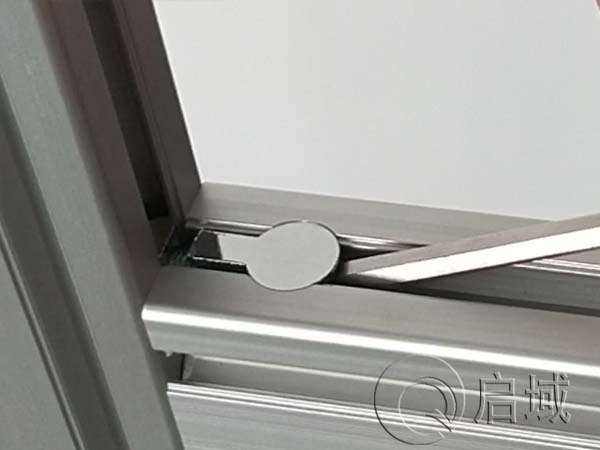

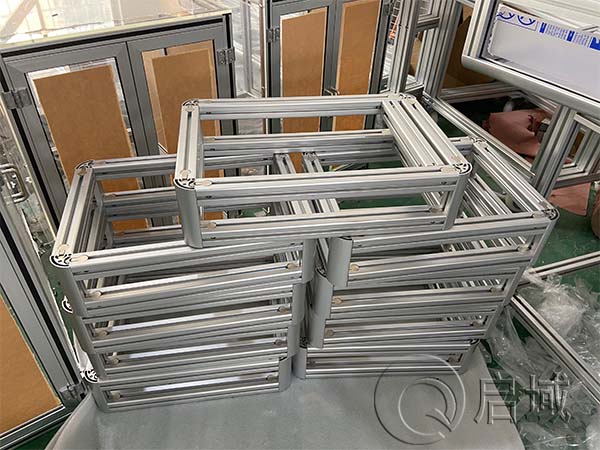

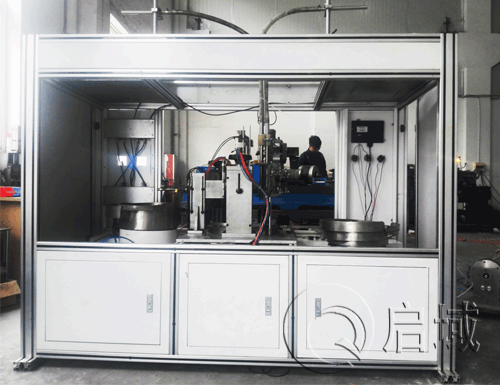

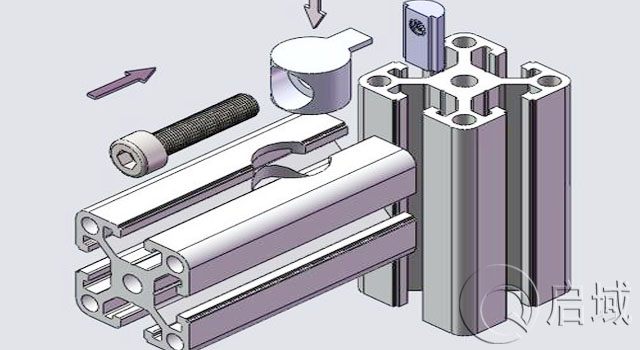

內置連接件是型材內部連接件的一種，它主要隱藏于型材槽內，很多客戶皆喜歡用這種連接件來組裝框架。它不能單獨使用，安裝時，需要由三種配件組合使用：內置連接件+螺栓+螺母。螺栓一般使用內六角螺栓，螺母的話，可以選擇彈性螺母、彈片螺母或者滑塊螺母，大家可以根據自己的喜好來選擇。需要注意的是，如果選擇使用的是滑塊螺母，那么需要把滑塊螺母提前預埋到型材槽坑內。下面是哨子連接件安裝示意圖和我們用它組裝的框架，大家可以參考下。
以上內容就是對鋁型材內置連接件安裝開孔尺寸做了簡單介紹，希望可以幫助到大家。上海啟域?qū)I(yè)生產型材及配件，品種規格齊全，庫存充足，可按需切割加工，可按需定制各種框架，客戶案例豐富，提供一站式采購，服務5000+企業客戶，歡迎咨詢。
